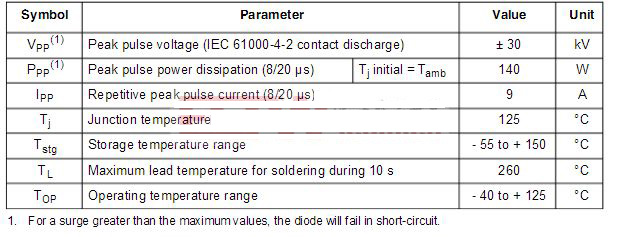

首先是ESD的關鍵參數。如下圖是一個ESD的一些參數，我們來分析一下參數的意義。

　　一、esd保護器參數選取分析　
　Vpp通常是符合一定規范的激活脈沖電壓，這個參數我們需要特別注意，當我們選擇一個ESD管時，該參數要比產品要經受的靜電電壓稍微大點。假如產品需要承受±8Kv的靜電，那么我們選需要±10Kv的管子。
　?。?）Ppp參數決定這管子的能量泄露能力，P=UI，一般情況下，這個參數要大一點，這樣ESD管能量的泄露能力會增強不少。
　　（2）Ipp與Ppp成正相關，當導通電壓一定時，Ipp越大Ppp就會越大。
　?。?）穩定參數T，我們需要注意的是產品使用溫度和結溫度。產品使用溫度決定產品能否滿足產品規格書的使用環境溫度，而結溫度會影響ESD管泄露能量時是否會被燒掉。
　　（4）崩潰電壓，也就是ESD管被導通的電壓，這個參數關系著ESD管保護產品的性能。
　?。?）漏電流，不但ESD管需要注意漏電流，比我我們常見的mcu、LDO等都需要關注這個參數。對于消費類電子來說，鋰電池的使用時間與產品的休眠電流，漏電流有著重要的關系。

　　二、ESD管參數之間的關系
　　最小擊穿電壓和額定反向關斷電壓：ESD管依據擊擊穿電壓的離散程度分為5%和10%兩種規格，對于5%規格的ESD管，額定反向關斷電壓為最小擊穿電壓數值的0.85倍，而對于10%的ESD管，額定反向關斷電壓為最小擊穿電壓數值的0.81。
　　ESD管的額定脈沖功率是基于最大截至電壓和在最大截至電壓的脈沖峰值電流的出來的參數。針對不同的產品的ESD要求等級，選擇不同等級的脈沖功率。正如我們理解的，隨著該參數的增大，ESD管的抗浪涌能力越強，此外，該參數還與脈沖波形，持續時間和環境溫度有關。
　　ESD管的電容量。產品中使用的ESD管通常等效為一個二極管和一個電容的并聯關系。而電容對于數據信號頻率越高的回路，二極管的電容對電路的干擾越大，形成的噪聲或者衰減信號強度，因此我們在選擇ESD管的時候，要根據電路的回路特性來選擇元件。通常的經驗為在高頻回路中選擇電容值小的(一般小于3pF)元件，一般情況下，可以選擇回路電容高的40pF的ESD管。
