ESD靜電二極管ESD92DE005M05-A靜電防護應用分析
　　優秀電子工程師會在最初的電路設計階段就優先考慮電路保護問題，分析產品的防護等級、防護需求等，并根據實際PCB板優化器件的布局問題，便于后期電路保護器件選型不會卡在產品封裝問題上?？梢哉fESD防護、防雷設計、過流保護等難題幾乎困擾著每一位電路設計工程師。實際上，在通信、消費、軍工、航空航天等領域，ESD往往是引起電路失效的罪魁禍?zhǔn)?。本篇小編就以踏歌電?.5pF低容值SOD-923封裝ESD靜電二極管ESD92DE005M05-A為例，詳細分析ESD靜電二極管在手機、便攜式設備、數碼相機、電源等產品中的靜電防護應用。

　　在分析踏歌電子ESD靜電二極管ESD92DE005M05-A靜電防護應用之前，我們有必要先了解踏歌電子ESD靜電二極管ESD92DE005M05-A的參數特性，貼心的小編已經將ESD靜電二極管ESD92DE005M05-A參數特性整理好了，且往下看： 　　ESD92DE005M05-A的參數：

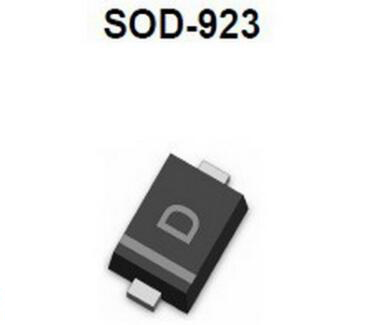

　　封裝：SOD-923
　　電壓：5V
　　鉗位電壓：9.8V
　　容值：0.5pF
　　功率：150mW

　　ESD92DE005M05-A的特性：
　　1、超低電容0.5pF
　　2、低鉗位電壓
　　3、小體積外形尺寸：0.039″x0.024″(1.00mm x 0.60mm)
　　4、低身高：0.016″(0.4mm)
　　5、斷態工作電壓：5V
　　6、低泄漏
　　7、響應時間通常小于1.0ns
　　8、IEC61000-4-2 四級ESD保護
　　9、IEC61000-4-2(ESD)±15kV(空氣),±10kV(接觸)

　　電子消費類、數碼產品中專門的靜電阻抗器ESD(靜電保護元件)：電壓范圍為〈24V,極間電容有〈2.5pf的，響應速度小于1ns，極低的漏電流，封裝主要為0603和0402.工作原理是：在電器正常工作過程中，ESD隻是表現為容值極低的(一般〈5pf)容抗特性，不會對正常的電器特性產生影響，且不會影響到電子產品的信號及數據傳輸；當器件兩端的過電壓達到預定的崩潰電壓時，迅速(納秒級)做出反應，以幾何級數的量放大極間漏電流通過，從而達到吸收、減弱靜電對電路特性的干擾和影響。同時，由于ESD靜電阻抗器的構成材質的特殊性，ESD往往都是通過對靜電進行吸收和耗散，亦即表現為一個充放電的過程，來達到對設備進行靜電防護，所以設備中的ESD靜電阻抗器都不易老化損壞。
