VGA端口的電路保護
發布者：深圳市踏歌科技股份有限公司  發布時間：2016-12-19
　　VGA端口的電路保護
　　解決方案：

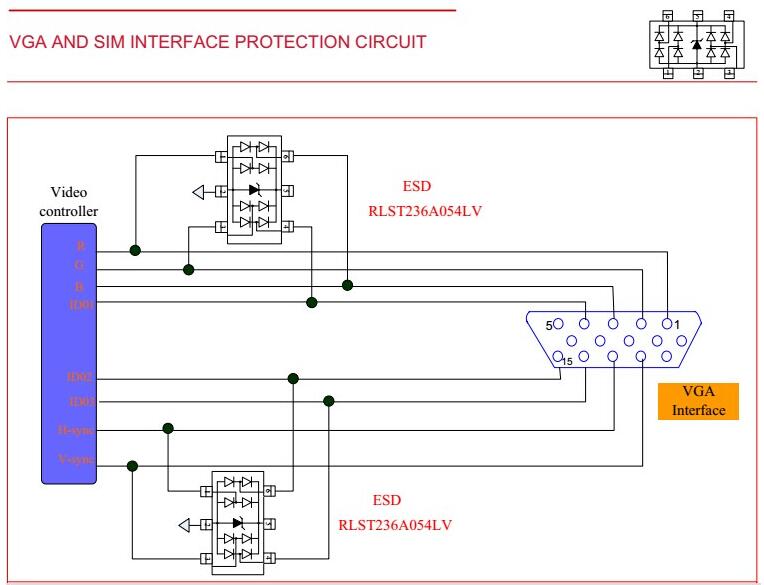

VGA端口的電路保護
VGA端口的電路保護

　　設計說明：
　　保護應用：
　　VGA端口使用的信號線最大頻率為25 MHz，其R、G、B線的視頻信號為0.7 Vp-p，ID01、ID02、ID03、H-sync以及V-sync的視頻信號范圍為0.3至5.0 Vp-p。 這些線路的抑制電容量應予考慮。

　　解決方案說明：
　　如左圖所示的情況，可使用離散型多層壓敏電阻，讓電路板布局更為靈活，如要減少零配件數量，可使用兩個夾軌器。

　　配套解決方案： 不適用。

　　監管問題：
　　IEC 61000-4-2是最適合此接口的標準規范。 通過該測試可證明終端產品不易受到ESD危害。

　　特性：不適用。

　　應用警告：不適用。
