汽車電子ISO7637 5a/5b拋負載沖擊測試

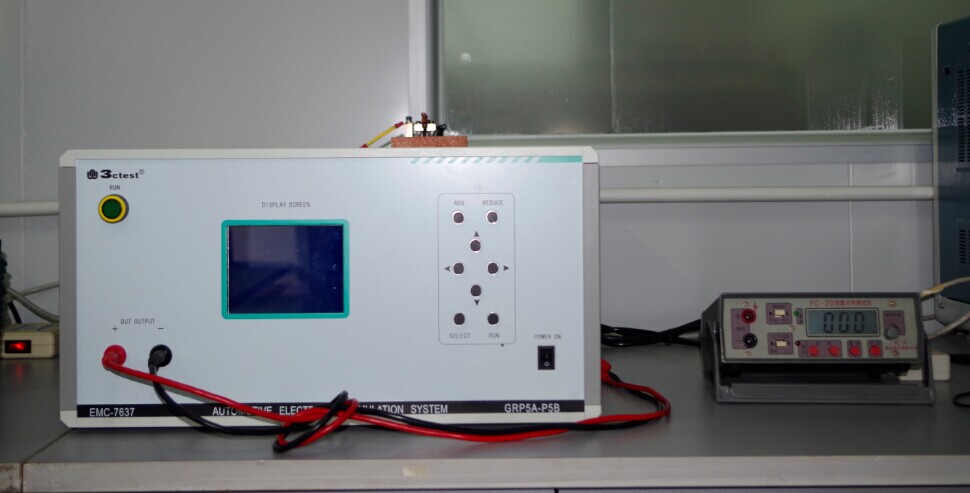

　　1、測試機實拍圖片
　　

　　2、設備參數
　　脈沖波形：5a /5b
　　供電系統：12V/24V,外接DC 可調
　　發生器內阻(Ri)：12V(0.5Ω、1Ω、2Ω、4Ω、6Ω)24V(1Ω、2Ω、4Ω、6Ω、8Ω)
　　脈沖前沿(Tr)：5~10ms
　　脈沖持續時間（Td）
　　脈沖間隔(T1)：1~5min
　　允許重復次數（N）：1~99 times

　　3、測試標準
　　ISO7637-2：2004 / GB/T 21437.2-2008

　　4、測試描述
　　該測試系統可以完成沿汽車供電系統（12V/24V）線路上，因汽車拋負載而導致電源線路上電壓瞬變的EMC 抗干擾試驗。以評估汽車用電設備，在遭受拋負載沖擊時抗干擾性能。專用與汽車電子相關的設備的測試，如汽車行駛記錄儀，汽車后視監控，車載充電，車載GPS 導航，車載DVD 播放等設備。
